機器と接続

NOTE

機器

ACI はAPIC、Spine、Leaf と大きく3種類の機器が必要になる。

APIC (Application Policy Infrastructure Controller)

• Spine、Leaf を管理する機器で、これにログインしてGUI で設定をおこなう
• 正体はCIMC（Cisco Intelligent Management Controller）を搭載したUCS サーバ
  – USC というハードの上にAPIC ソフトウェアがある
• 基本は（最低）3台1セットで使う
  – 初期設定でActive Controllerの数を1に指定すればAPIC 1台でも使えるがCiscoのサポートが付かない

Spine

• ACI ファブリックのコアSW
• Nexus 9500シリーズ、9300シリーズが使われる
• 最低2台必要
• Leaf 向けDown Link は25G/40G/100G が使われる
• コアSW としての役目なので、帯域不足に対して、Spine 増設かLeaf ～ Spine 間のLink を増やすことで拡張する

Leaf

• ACI ファブリックのアクセスSW
• Nexus 9300シリーズが使われる
• 最低2台必要
• Spine 向けUp Link は25G/40G/100G が使われる
• Server 等のユーザ機器を収容する部分は100M/1G/10G が使われる
• Leaf スイッチのことをToR スイッチと呼ぶことがある
• アクセスSW としての役目なので、収容サーバが増えてきた場合はLeaf を増設することで拡張する

FEX / Sub Leaf

• ポート増設目的でFEX(Fabric EXtender) と呼ぶNexus 2000 シリーズや、もう一台Leafを接続して3階層もサポートされているが必須ではない。基本はSpine/Leafの2階層

Nexus はACI モードと（従来のスイッチとしてのOSの）NX-OS モードの2種類がある。ACI 利用時はACI モードのみとなる。イメージが異なるので簡単に切り替えて使うといったものでもない。

Nexus のモデルによってSpine/Leafどちらで使うか決まっている。一部の例外を除き、Leaf用NexusをSpineに転用する（その逆含む）ようなことはできない。

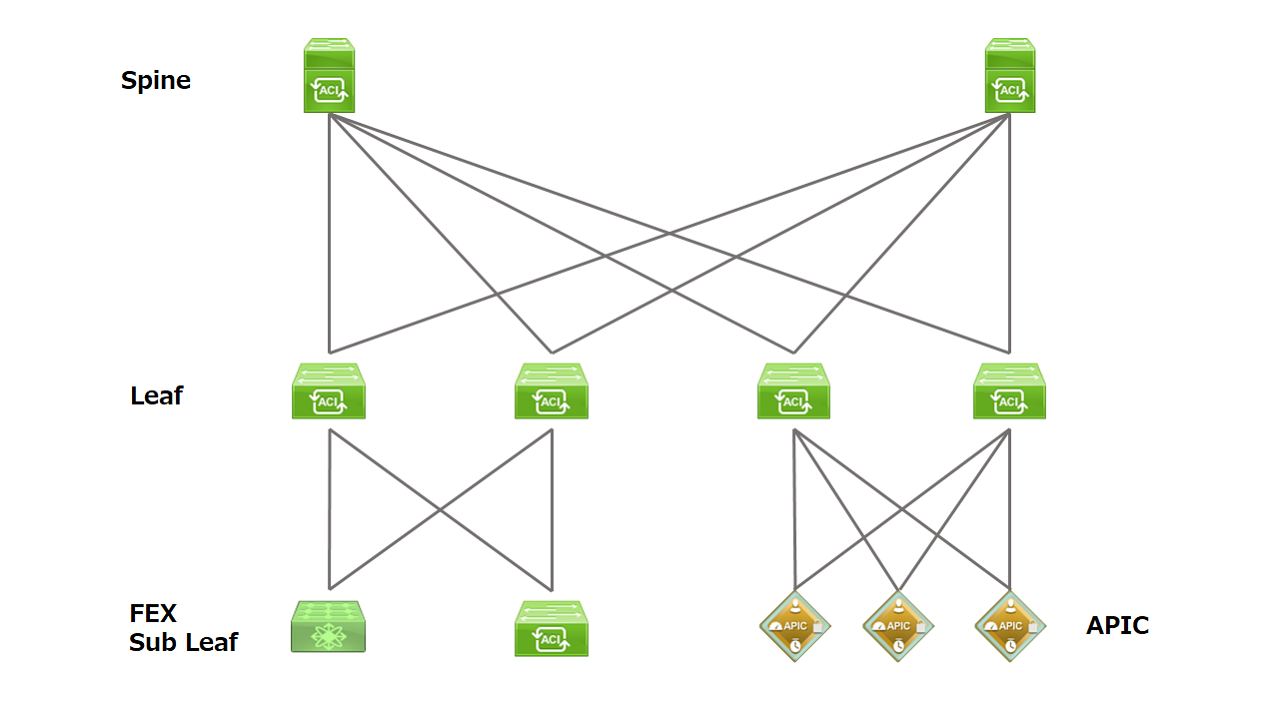

接続

• 基本は全てのLeaf は全てのSpine に接続する
  – Leaf は他のLeaf 宛に2hop でいけること
• Spine 同士の接続はしない、Leaf 同士の接続もしない
• APIC はLeaf のDown Link に接続させる
• 各SW にはUp Link とDown Link でポート用途が決まっている
  – Leaf のDown Link をUp Link 用に使うといったことは基本できない
  ※ver 3.1から一部制約はあるが使えるようになる
