External Routed Networks (L3OUT)

NOTE

ACI が外部ネットワークに接続するために必要なルータ機能を提供するコンポーネントで、Static/BGP/OSPF/EIGRP をサポートする。

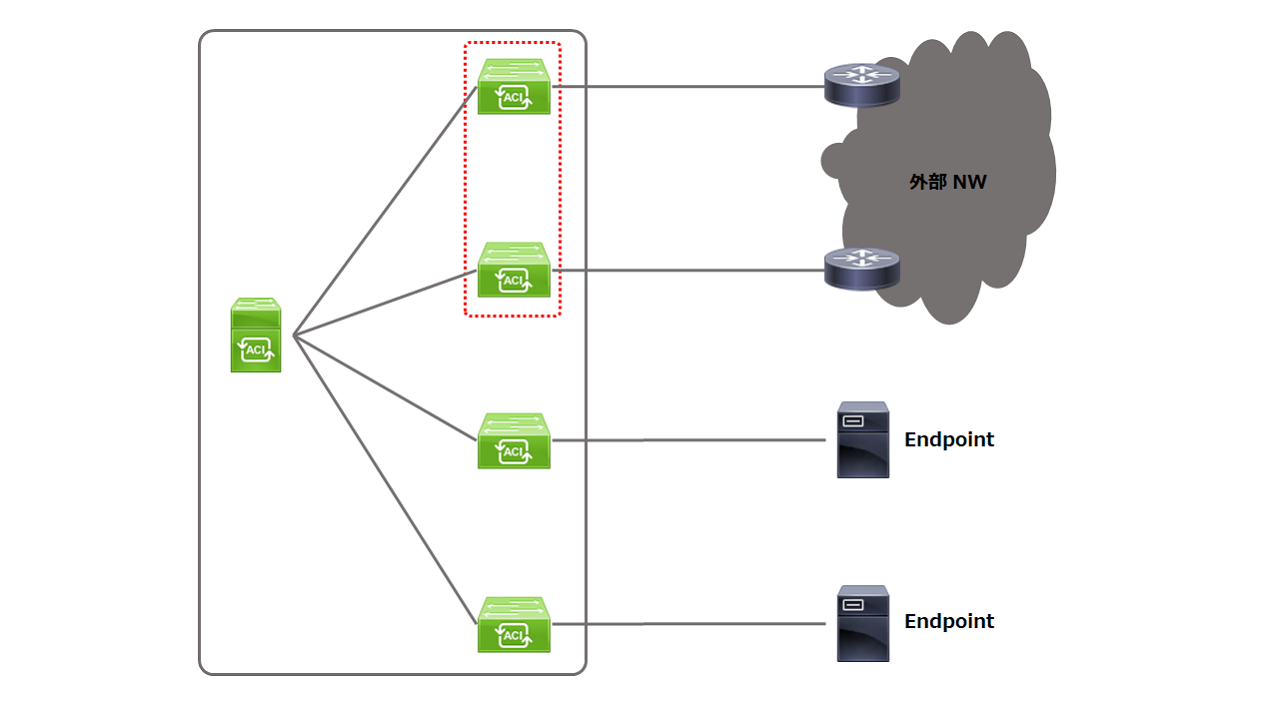

外部と接続するLeaf スイッチを特にBorder Leaf (BL) と呼ぶことがある。物理的に専用のLeaf スイッチにする必要は無く共用でもよい。

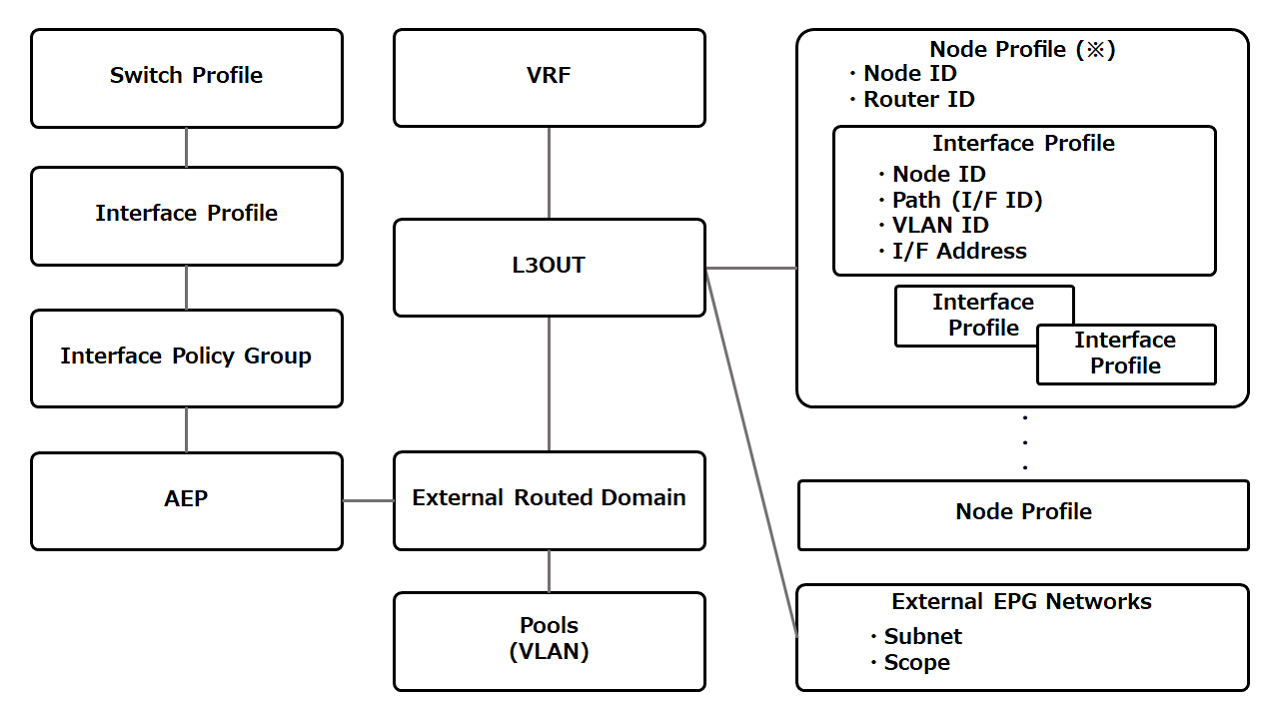

L3OUT を使うにはEP 同様にAccess Policy やTenant 設定（関連付け）が必要になる。ざっくり書くと以下のイメージになる。

※ 同一L3OUT に複数のNode Profile を作成することが可能だが、各Node Profile が同じLeaf スイッチ(Node ID)を指定することはできない。

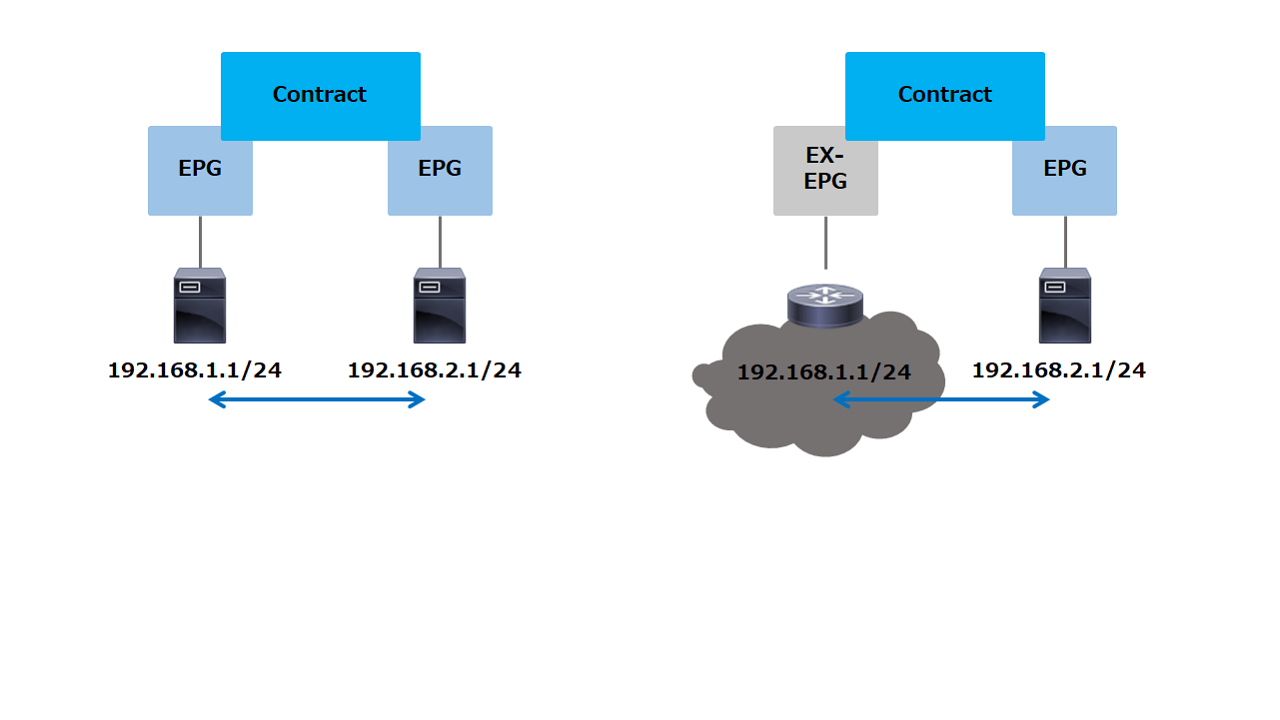

External EPG とはEPG(Endpoint) が互いに通信するセキュリティポリシーをContract で実現するのと同様に、ACI 内と外部が通信するセキュリティポリシーをContract で制御するために利用するEPG の一種。

外部のIPアドレスをEndpoint にみなしてExternal EPG を作成する。ルータ機能のL3OUT が外部ルータとルーティング情報を交換できても、External EPG によるContract が適用されていない場合はACI 内部との通信はできない。
